Tôi có thể cắt dải led của thanh nhôm đèn led ở đâu của ví trí?

Khi chúng ta sử dụng các dải led để làm thành phẩm, chúng ta thường phải cắt các dải led theo yêu cầu riêng của mình. Thông thường, dải led thường được chia thành 5V, 12V, 24V theo điện áp.

- 5V là một mắc led mỗi lần cắt

- 12V, ba mắc led mỗi lần cắt,

- 24V là sáu mắc led mỗi lần cắt

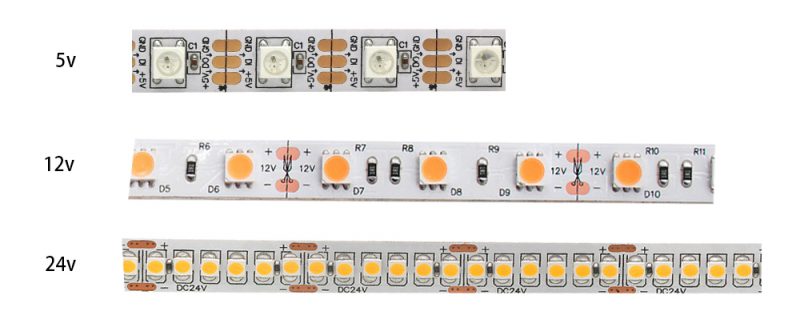

Vì vậy khi cắt chúng ta nên chú ý đến vị trí giữa mỗi vị trí kéo? Tôi có thể cắt ở đâu? Như hình bên dưới, bạn có thể thấy kéo cắt của các dải led 5v 12v 24v khác nhau.

Ví trí cắt dải led của thanh nhôm đèn led

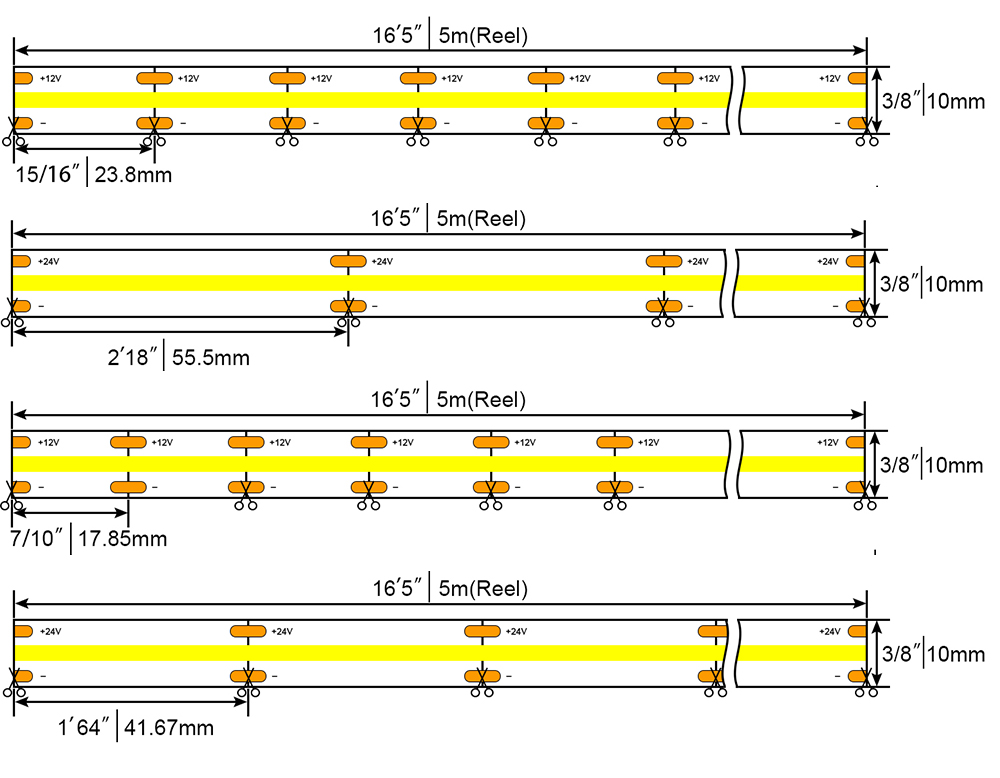

Ngoại lệ ở đây là dải led COB, là dải led có mật độ cao với nhiều chip led khác nhau trên đó. Do đó, COB của các mật độ khác nhau không có mối quan hệ giữa điện áp và hạt đèn. Vị trí cắt kéo hiện rõ trên dải đèn led. Như hình bên dưới:

 Cách cắt dải led có mật độ cao với nhiều chip led COB

Làm thế nào để cắt dải led thanh nhôm đèn led?

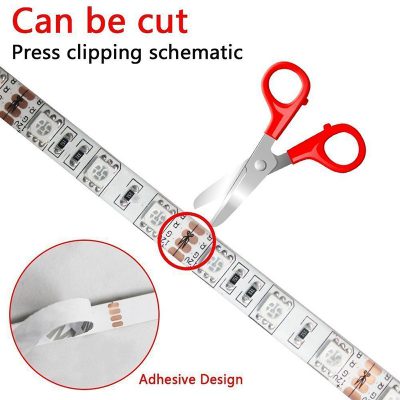

Đo chiều dài của dải LED bạn cần. Cắt dải led ở vị trí cần thiết và nơi có dấu kéo.

Cách cắt dãy led trong thanh nhôm đèn led

Làm thế nào để kết nối 2 dãy led của thanh nhôm đèn led?

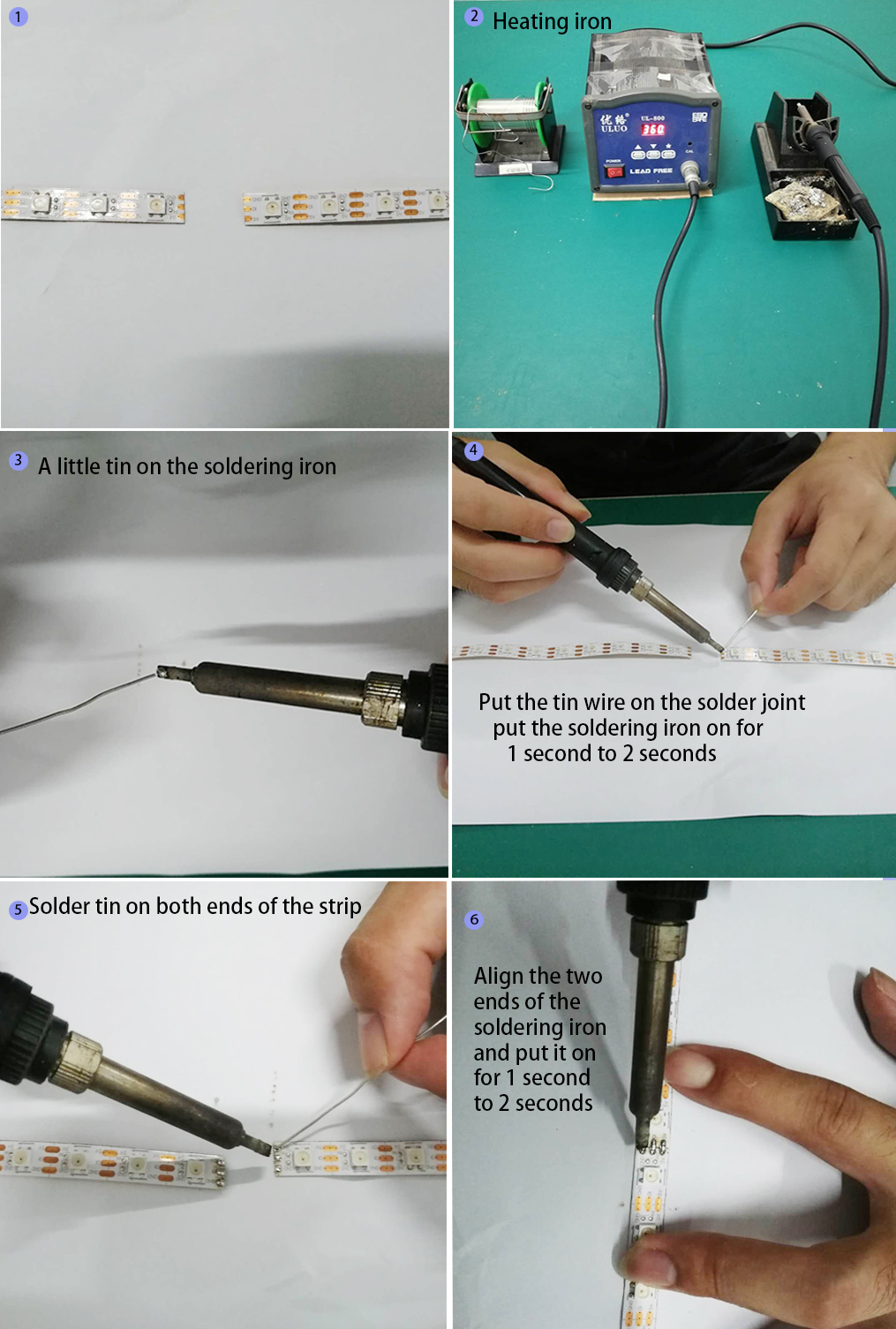

1. có thể được kết nối với một que hàn điện

Hàn vào cả hai đầu của dây đã cắt, rồi nối hai đầu lại với nhau. Chúng tôi đã cắm mỏ hàn lên nhiệt độ 350 ° F và dán một ít thuốc hàn, và đặt mỏ hàn vào mối nối trong 1 ~ 2 giây để loại bỏ vật hàn và làm mát nó.

Cách nối 2 dãy led

2. Bạn cũng có thể chỉ sử dụng đầu nối không hàn mà không sử dụng mỏ hàn điện.

Tiếp theo, chúng tôi giới thiệu ba đầu nối thường được sử dụng:

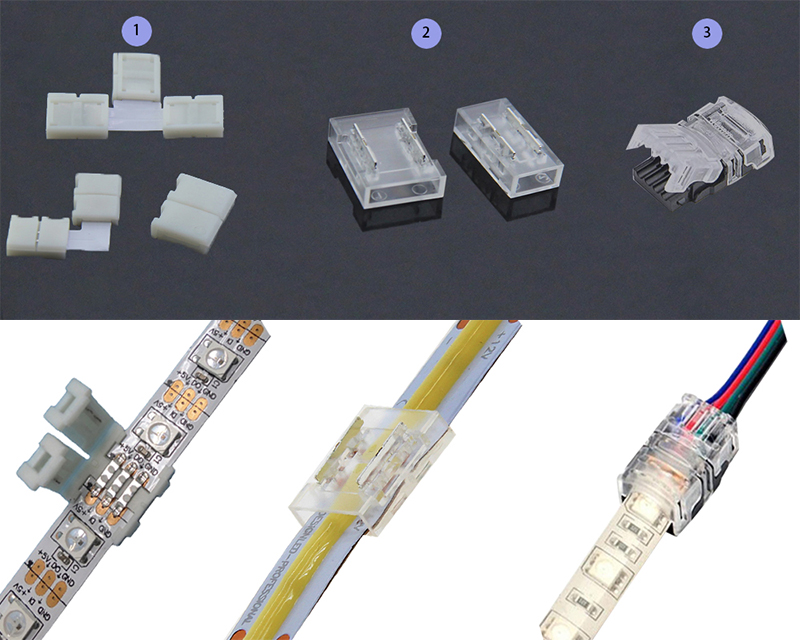

Có ba loại đầu nối: 1 đầu nối không hàn, 2. đầu nối trong suốt và 3. Đầu nối ánh sáng dải đèn Beetle Led

Cách nối 2 dãy led không dùng mỏ hàn

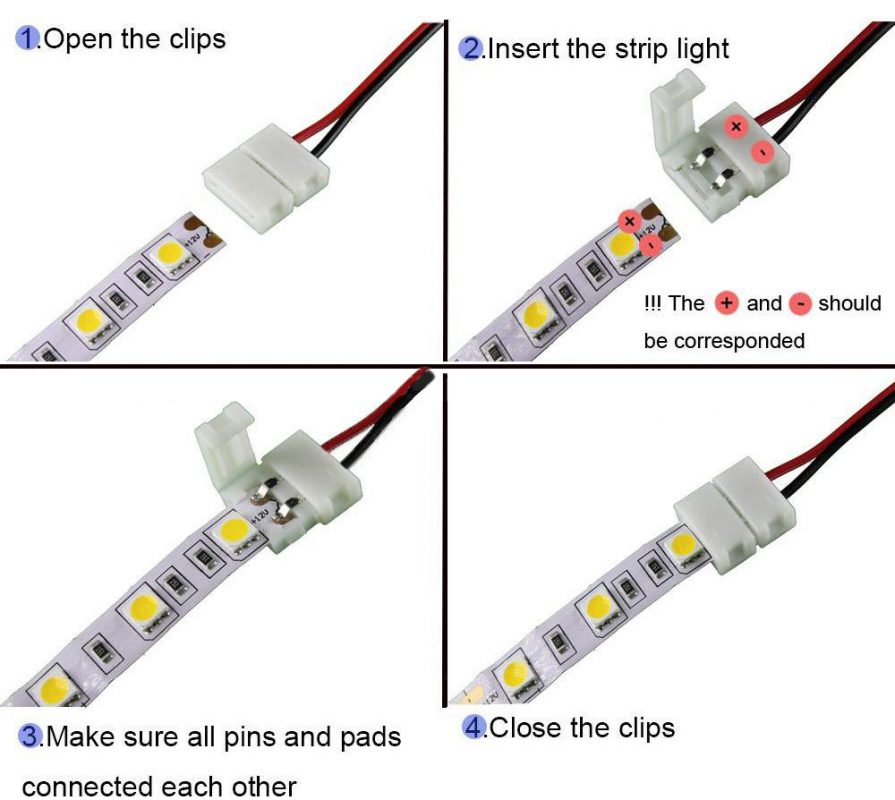

Cách sử dụng đầu nối không hàn
Cắt dải đèn led vào vị trí thích hợp -> bóc băng keo 3M khoảng 1/4 inch -> lắp dải đèn ở hai đầu vào vị trí trên cùng giữa và thắt dây -> đậy nắp lại -> bật nguồn

Cách sử dụng đầu nối không hàn trong việc nối 2 dãy led

Ưu điểm và nhược điểm của đầu nối không hàn trong việc nối dãy led thanh nhôm:

Nó là một kết nối rất truyền thống. Sau khi mở ra, bạn có thể thấy nó có hai kẹp dây để kẹp hai miếng đệm của dải đèn led, để đạt được hiệu quả dễ dàng đóng điện sau khi cắt, rất tiện lợi khi sử dụng. Tuy nhiên, nó cũng có ba khuyết điểm. Nó chỉ thích hợp cho các dải ánh sáng không chống thấm nước. Khi bạn che nó, nó có khả năng che một hoặc hai SMD led. Nếu nó được sử dụng trong đèn tủ, nó có thể có Một vùng tối nhỏ; bởi vì nó chỉ được kẹp bên trong, lực căng bên ngoài của nó không đủ, và nó có thể bị rơi ra khi sử dụng lâu dài

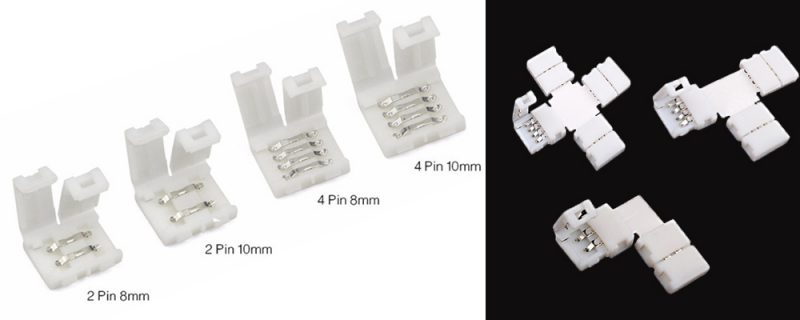

Phân loại đầu nối không hàn:

Chia theo số PIN: 2PIN, 3PIN, 4PIN, 5PIN

Phân chia theo hình dạng: chữ thập, chữ L, chữ T, đấu dây một đầu, đấu dây hai đầu.

Phân loại đầu nối không hàn

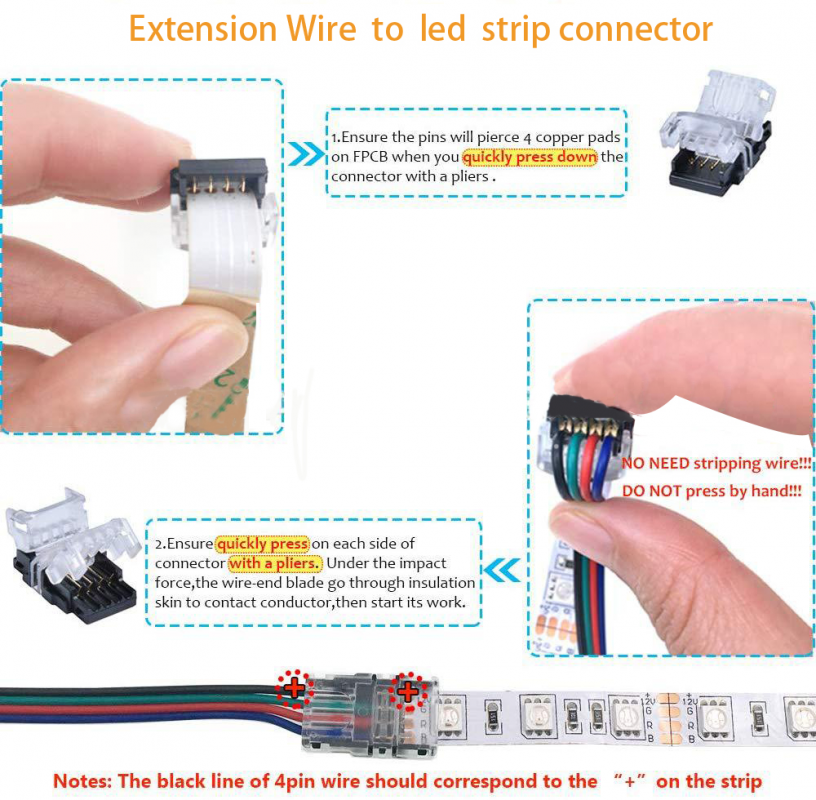

Cách sử dụng Đầu nối ánh sáng dải đèn Led bọ cánh cứng:

Cắt dải đèn led vào vị trí thích hợp -> bóc băng keo 3M khoảng 1/4 inch -> bóc lớp keo ở hai đầu để lộ bảng PCB -> lắp dải đèn ở hai đầu vào vị trí giữa trên cùng Có thể -> nhấn chặt nắp—> bật nguồn.

Chi tiết cách nối dải led bằng đầu nối con bọ

Ưu điểm và nhược điểm của đầu nối ánh sáng Beetle Led Strip:

Khóa bọ rất phù hợp với dải led chống thấm, tuy nhiên khối lượng của nó tương đối lớn, khi sử dụng với máng nhôm sẽ không vừa với nhiều máng nhôm nhỏ hơn vì nó quá lớn. Ngoài ra, vẫn sẽ có một chút cản sáng.

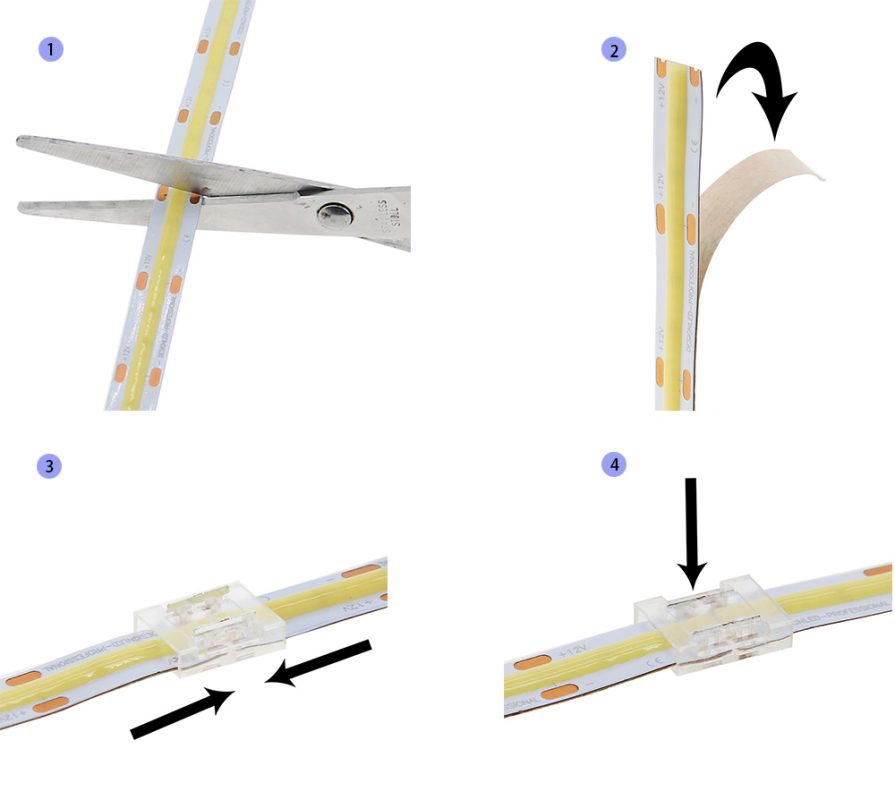

Cách sử dụng trình kết nối trong suốt mới:

Thứ ba là đầu nối mới nhất, đầu nối này phù hợp với dải đèn thông thường 2PIN, Cắt dải đèn led đến vị trí thích hợp -> bóc băng keo 3M khoảng 1/4 inch -> lắp dải đèn ở cả hai đầu vào vị trí giữa trên cùng -> cắm chốt xuống, bảng mạch PCB dải led bị xuyên thủng -> Bật nguồn

Phụ kiện kết nối dãy led trong suốt

Ưu điểm và nhược điểm của đầu nối trong suốt:

Ưu điểm của đầu nối trong suốt này là có hai khóa trên đó, có thể dễ dàng xuyên qua PCB. Sau khi kết nối, nó không phải là dễ dàng để rơi ra. Một ưu điểm khác là nó trong suốt về tổng thể và sẽ không có bất kỳ sự cản sáng nào. Nhưng anh không có kiểu 4PIN và 3PIN, không áp dụng được cho dải sáng RGB và RGBW, chỉ có dải sáng đơn sắc.

Các loại đầu nối trong suốt khác nhau:

Được phân chia theo các khổ rộng khác nhau: ba quy cách 6 chiều rộng, 8 chiều rộng và chiều rộng 10, bảng với bảng có dây có thể nối một đầu bằng dây và một giữa bằng dây

Các loại đầu nối trong suốt khácCác loại đầu nối trong suốt khácCác loại đầu nối trong suốt khácCác loại đầu nối trong suốt khác

Mọi thông tin thi công lắp đặt thanh nhôm đèn led tại Việt Nam nói chung hay tại Tp.HCM nói riêng vui lòng liên hệ sdt: 0967704088 để được tư vấn cụ thể và chi tiết nhất. Chúng tôi sẽ có những viết hướng dẫn cụ thể các cách sáng tạo với thanh nhôm đèn led tại Website. Cùng nhau follow nhé !
